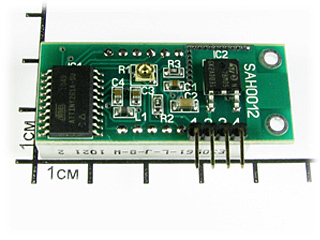

SAH0012UY-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока

RUB 960 RUB

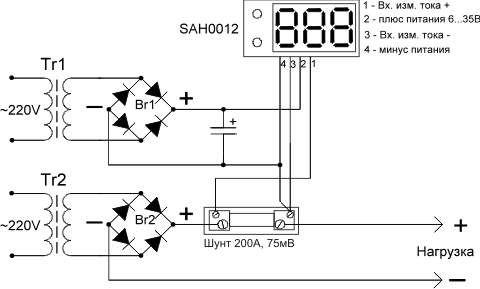

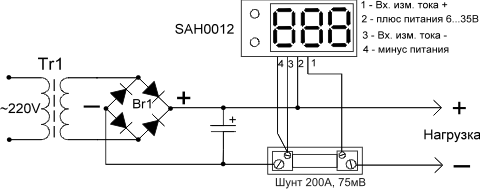

Миниатюрный цифровой встраиваемый амперметр (до 200 А) постоянного тока. Ультра-яркий желтый индикатор. Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200 А номинальным напряжением 75 мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20 В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5 см). При превышении измеряемого тока более 200 А, на дисплее высвечивается 0 А, при протекании тока в обратной полярности на дисплее отображается 0А Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Используемый шунт (в комплект не входит) 200 А, 75 мВ Напряжение питания (фильтрованное) +6..+20 В (с радиатором до +35 В) Потребляемый ток 0,04..0,06 А  Диапазон измеряемых токов 0..+200 А Минимальный измеряемый ток 1 А Дискретность измерения 1 А Погрешность измерения 2% Цвет свечения индикатор Ультра-яркий желтый Температура эксплуатации -40..+60°C Высота символов индикатора 14 мм Размер модуля 45х19х14 мм Вес модуля 12 г Внимание! Модуль необходимо использовать только с шунтом 200 Ампер, 75 мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Габаритные размеры   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток   Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток в разрыв минусового провода У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
