Собираем источник бесперебойного питания 12 вольт
Примечание от 07.09.2020. Данная статья была написана до появления контроллеров источника бесперебойного питания SUPSC0055. Теперь собрать ИБП своими руками стало еще проще, мы рекомендуем использовать контроллеры SUPSC0055. Ознакомиться подробнее с контроллерами ИБП можно на нашем сайте по этой ссылке.
Нам часто задают вопрос: "Как собрать источник бесперебойного питания, используя 'SDC0009 - Программируемый контроллер разряда аккумулятора' и 'SCD0011 - Программируемый контроллер заряда аккумулятора'?"
Предлагаем для сборки бесперебойника на 12 вольт нижеприведенную схему.
Схема имеет следующие характеристики:
- Максимальный ток нагрузки: 3 А.
- Максимальный ток заряда АКБ: 0,35 А
- Диапазон рабочих напряжений нагрузки: до 14 В
Для сборки схемы потребуются:
- Стабилизатор напряжения SCV0023-ADJ-3A
- SDC0009 - Программируемый контроллер разряда аккумулятора
- SCD0011 - Программируемый контроллер заряда аккумулятора
- Резистор 12 КОм
- Диод Шоттки 1N5822 (3A, 40V, DO-27) -2 шт (или другой на номинальный рабочий ток не менее максимального тока, потребляемого нагрузкой).
В режиме работы от сети, нагрузка питается от источника питания через понижающий импульсный стабилизатор напряжения SCV0023-ADJ-3A.
Номинал резистора R1 в SCV0023-ADJ-3A нужно установить равным 12 КОм, для выходного напряжения 13..14 В. (SCV0023-12V-3A использовать не желательно, т.к. в этом случае АКБ всегда будет находится в недозаряженном состоянии)
Если максимальное рабочее напряжение нагрузки не ниже питающего напряжения схемы (20..30 В), понижающий стабилизатор напряжения SCV0023-ADJ-3A не требуется, вместо SCV0023-ADJ-3A нужно установить перемычку.

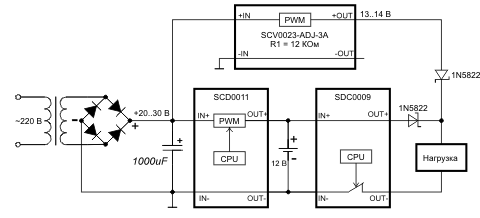

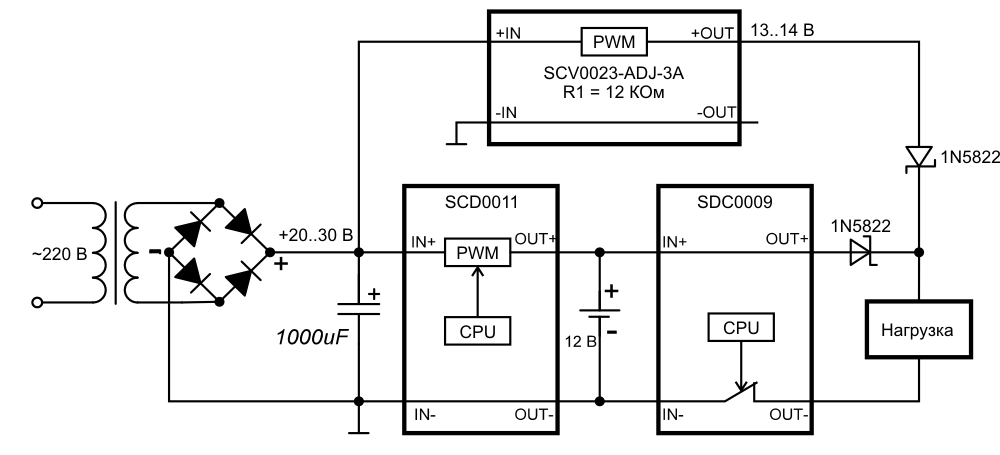

Схема бесперебойника (ИБП) на 12 вольт из контроллера заряда SCD0011 и контроллера разряда SDC0009
Кликните по рисунку чтобы открыть схему в полном размере или по этой ссылке.
Надо учитывать, что в этой схеме SDC0009 всегда питается от аккумулятора и потребляет ток 8 мА, соответственно, медленно разряжает аккумулятор. Об этом надо помнить, если возможно отсутствие питающей сети на длительное время.
