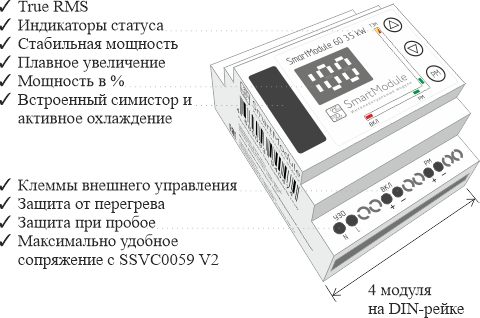

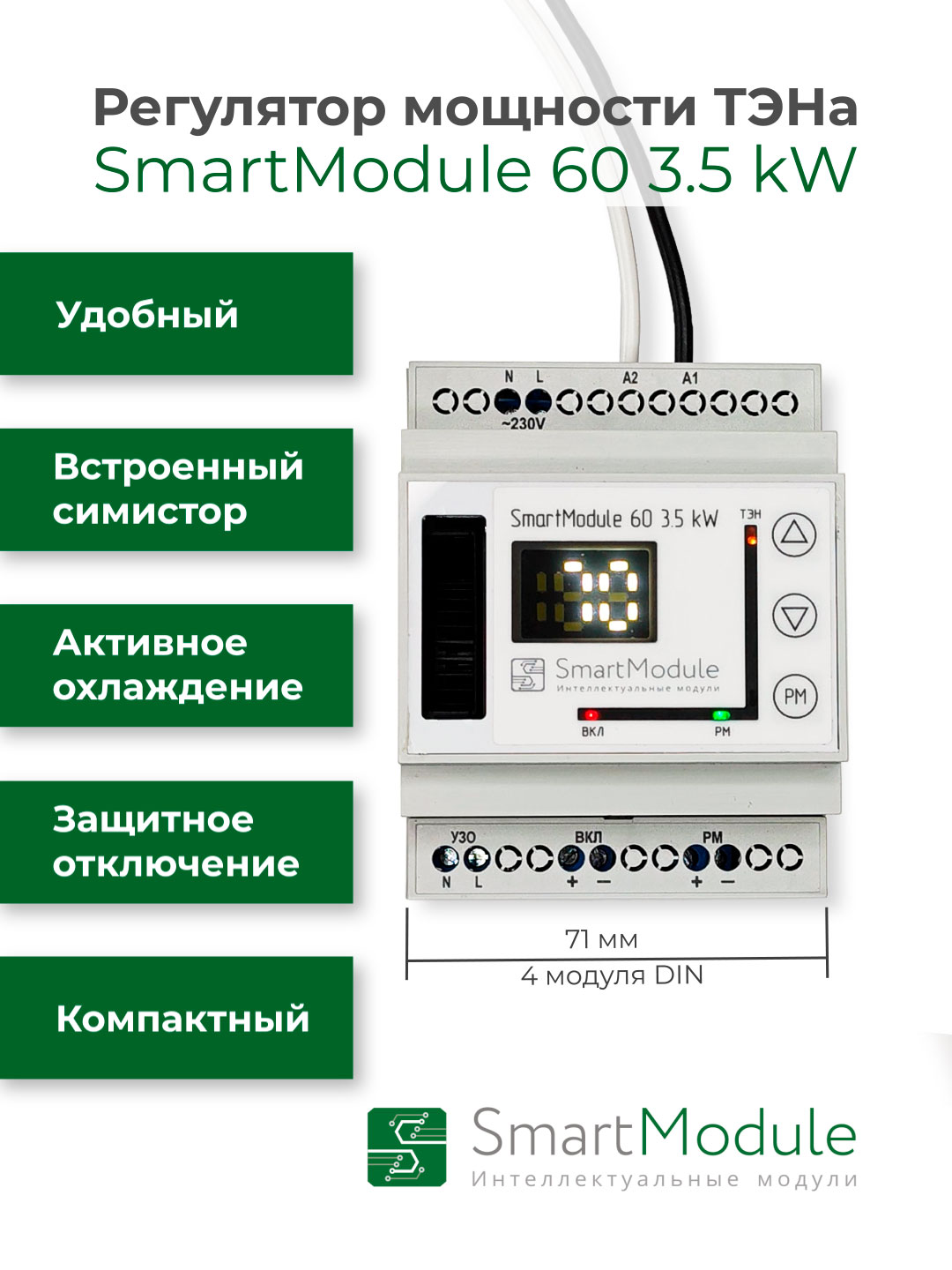

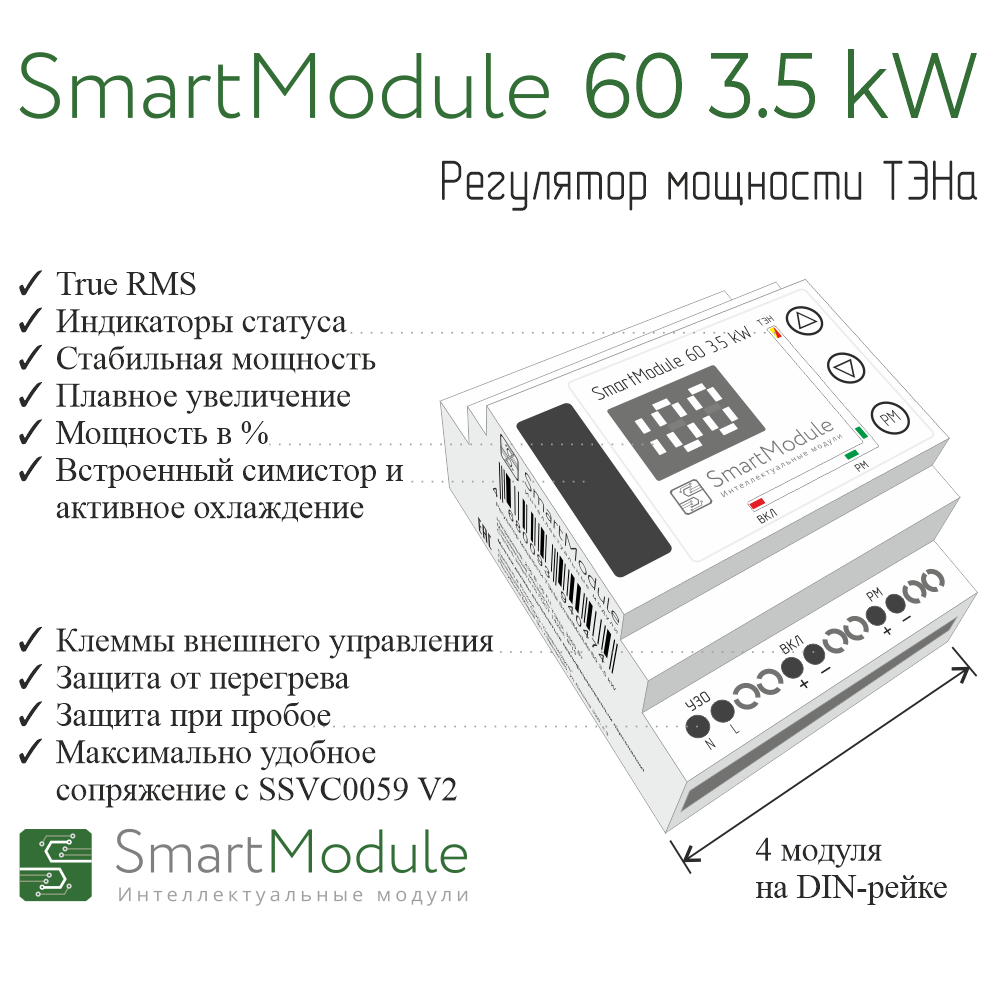

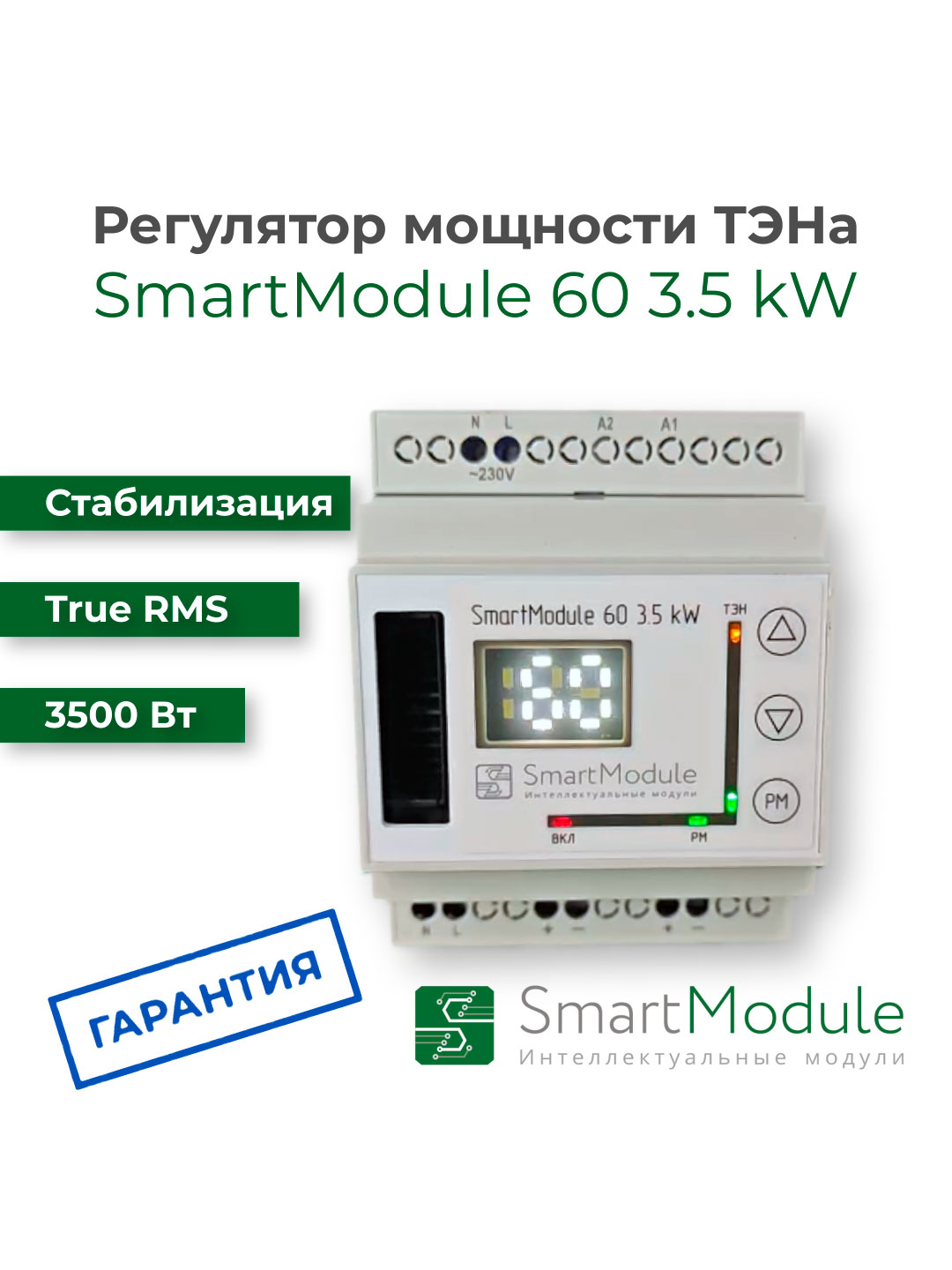

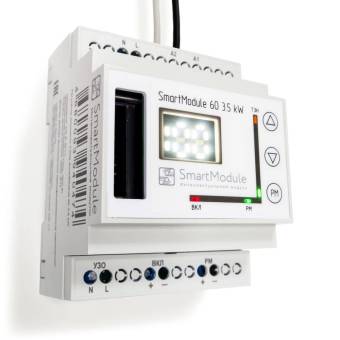

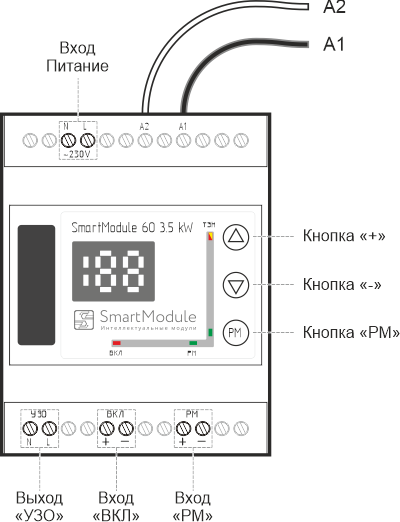

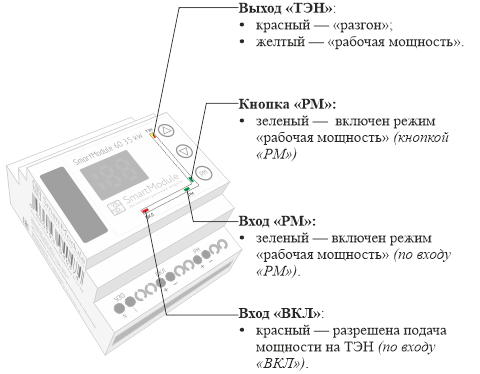

Регулятор мощности ТЭНа SmartModule 60 3.5 kW

RUB 4500

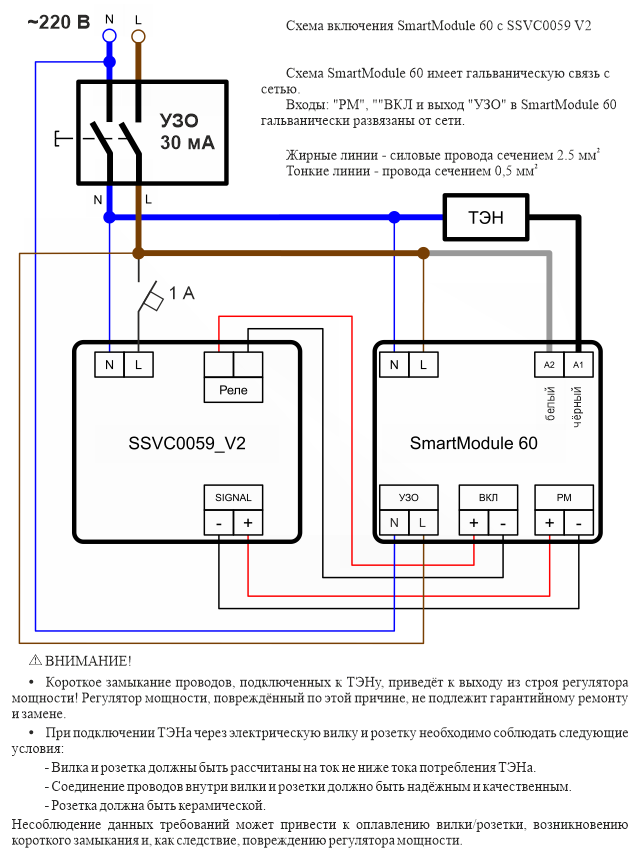

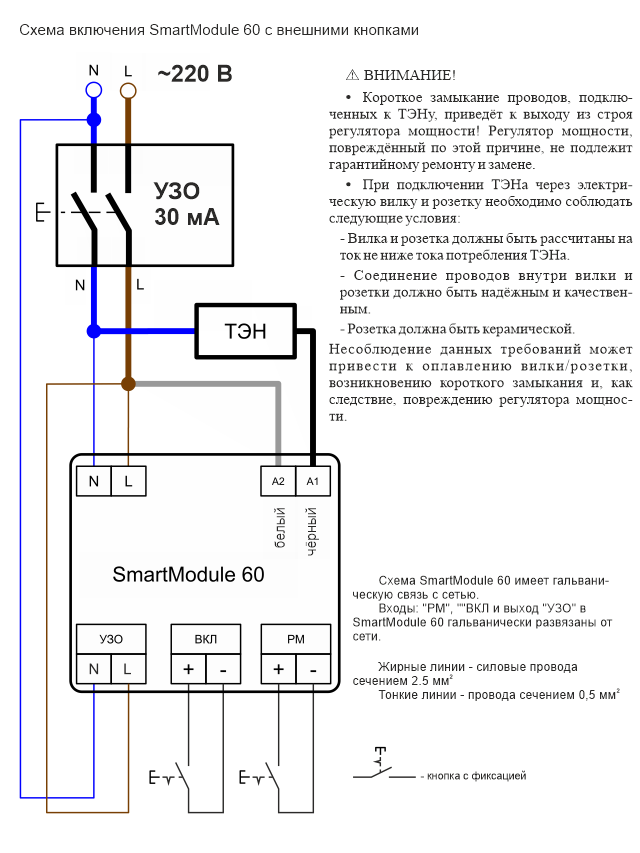

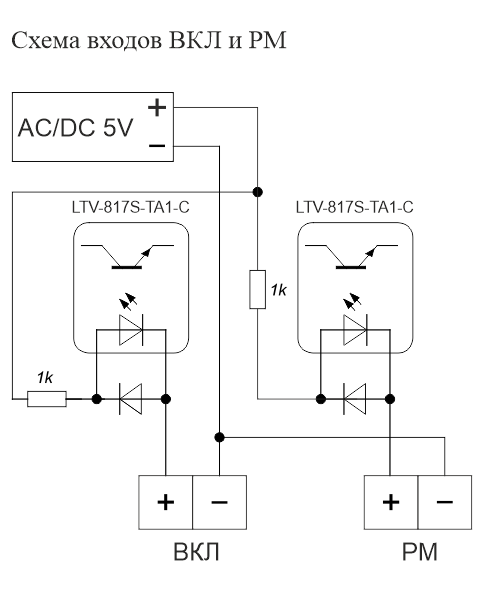

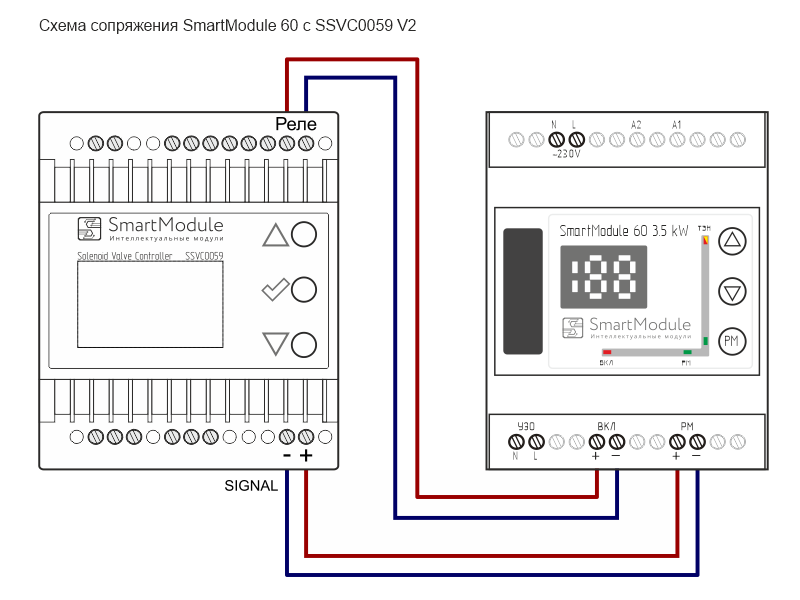

При покупке от 10 шт действуют оптовые цены. За оптовыми поставками обращаться в отдел продаж ООО "Смартмодуль" - sales@smartmodule.ru. Назначение Регулятор мощности ТЭНа SmartModule 60 3.5 kW (далее — Регулятор) предназначен для управления мощностью электрического нагревательного элемента (ТЭНа) с максимальной потребляемой мощностью до 3500 Вт. Регулятор предназначен для использования в составе технических устройств и не является бытовым прибором. Монтаж должен выполняться квалифицированным персоналом. Регуляторы мощности ТЭНа применяются в различных процессах, требующих точного регулирования нагрева, включая ректификацию, дистилляцию и другие технологические задачи. Технические характеристики Параметр Значение Напряжение питания (переменный ток) 150..270 В, 50 Гц Максимальная мощность ТЭНа 3,5 кВт Диапазон регулировки мощности 5..100% Шаг регулировки мощности 1% Сохранение настроек да Защита при пробое симистора* да Защита от перегрева да Температура эксплуатации -10..+40°C Способ монтажа DIN-рейка Размеры 71 мм (4 модуля) Уровень шума**, максимальный 44 дБ * Защита при пробое путем отключения питания внешним УЗО при подключени согласно схеме. ** Уровень шума зависит от скорости вращения вентилятора активного охлаждения. Скорость регулируется в зависимости от нагрева регулятора. Нагрев зависит от внешних условий и подаваемой мощности на ТЭН. Краткое описание Регулятор мощности управляет мощностью ТЭНа в процентах от номинальной мощности с шагом 1%. За номинальную мощность принимается мощность ТЭНа при напряжении 220 В. Установленные значения мощности режимов "разгон" и "рабочая мощность" сохраняются в энергонезависимой памяти через 5 секунд после последнего нажатия. При повторном включении загружаются сохранённые значения.  Регулятор имеет два режима: «Разгон»; Обычно, используется для быстрого нагрева на максимальной мощности. «Рабочая мощность». Режим «Рабочая мощность» поддерживает установленную пользователем мощность. Каждый режим имеет свою установленную мощность. Типовой сценарий работы. Включите регулятор. Нажмите любую кнопку для активации. Кнопкой «РМ» выберите режим «рабочая мощность». Проверьте и при необходимости измените мощность (кнопками « +» / «-»). Переключитесь обратно в режим «разгон» (кнопкой «РМ»). Начните работу, управляя входами «ВКЛ» и «РМ». Отличительные особенности True RMS. Управление осуществляется методом поддержания эффективного значения напряжения (True RMS) на нагрузке, что позволяет точно регулировать выделяемую мощность Встроенный симистор. Не требуется покупка и последующий монтаж внешнего симистора с радиатором. Активное охлаждение. Турбинный вентилятор с адаптивной скоростью обеспечивает эффективное охлаждение. Режимы разгон / работа. Удобное переключение между двумя режимами работы. Стабильная мощность. Поддерживает заданную мощность независимо от колебаний напряжения сети (при его достаточности). Напряжение сети должно быть не ниже необходимого для заданной мощности. Плавное увеличение мощности. Увеличение мощности происходит постепенно. Скорость роста мощности - от 0% до 100% за 30 секунд. Простота и удобство. Мощность задаётся в процентах от номинальной мощности ТЭНа. Индикация статуса. Индикаторы на регуляторе уведомляют о текущем статусе входов и выходов. Компактные размеры Ширина - 71 мм (4 модуля на DIN рейке). Клеммы внешнего управления. Регулятор имеет управляющие входы для внешних устройств. Максимальная совместимость с контроллером SSVC0059 V2. Защита при пробое симистора. Обнаружение пробоя симистора. Выход УЗО для аварийного отключения. Защита от перегрева. Контроль температуры симистора для предотвращения выхода регулятора из строя. Общий вид, назначение клемм и проводов. Схема SmartModule 60 имеет гальваническую связь с сетью. Входы «РМ» и «ВКЛ» гальванически развязаны от сети. Не прикладывайте чрезмерное усилие при завинчивании винтов клеммы во избежание повреждения! Кнопки. + / - — изменение установленной мощности в текущем режиме. Мощность устанавливается в диапазоне от 5% до 100%. При 100% мощности на выход подается полное напряжение сети. Если напряжение сети выше 220 В, то и мощность будет выше 100%. РМ — переключение между режимами «разгон» и «рабочая мощность». Входы. Питание — питание регулятора. По входу питание протекает ток около 0,02 А. Для подключения питания регулятора достаточно проводов с сечением 0,5 мм². ВКЛ — разрешает включение ТЭНа. При замыкании цепи между контактами клеммника ТЭН включен, при размыкании – ТЭН выключен. Если между контактами входа ВКЛ цепь разомкнута , ТЭН выключен, независимо от режима «разгон» или «рабочая мощность». РМ — переключает регулятор в режим «рабочая мощность». При замыкании цепи между контактами клеммника устанавливается режим «рабочая мощность», при размыкании – «разгон». Выходы. УЗО — выход аварийного отключения. Регулятор необходимо подключить к электросети через УЗО для аварийного отключения, согласно схеме. A1, A2 — силовые провода сечением 2.5 мм² для подключения питания на ТЭН, согласно схеме. Индикаторы Дополнительная индикация состояния Мигает красный индикатор выхода «ТЭН» — температура близка к аварийной, выходная мощность принудительно снижена для снижения температуры. Актуально в режиме «разгон».  Плавная пульсация яркости красных индикаторов «ВКЛ» и «ТЭН» — регулятор работает в режиме «разгон». Дисплей Регулятор имеет трехразрядный дисплей, для отображения мощности и другой информации. Текущая мощность ТЭНа в процентах. При нажатии на кнопки «+» и «-» отображается устанавливаемая мощность. Нижнее подчеркивание, мигает -ожидание пользователя после включения. Необходимо нажать любую кнопку для начала работы. Два дефиса - подача напряжения на ТЭН запрещена. E1 - перегрев симистора.  Требуется обеспечить достаточную конвекцию воздуха для улучшения охлаждения. E2 - пробой симистора или отсутствие ТЭНа. Контакты выхода УЗО замкнуты для аварийного отключения питания. Требуется проверка нагрузки и симистора. Дополнительные сигналы дисплея Отображаемая мощность мигает — выходная мощность ниже установленной в режиме «рабочая мощность» (при недостаточном напряжении в сети или при плавном увеличении мощности до достижения заданной). Плавная пульсация яркости дисплея — регулятор работает в режиме «разгон». Защитные функции Выход УЗО. Используется для аварийного отключения питания. В случае аварии выход «УЗО» замыкается. Необходимо использовать для аварийного внешнего отключения питания. Активное охлаждение. Для охлаждения установлен турбинный вентилятор с адаптивной скоростью. Скорость вентилятора зависит от температуры симистора. Упреждающая защита от перегрева в режиме "разгон". В режиме «разгон», если температура радиатора приближается к критической, мощность ТЭНа автоматически снижается до нормализации температуры. Защита от перегрева. При достижении критической температуры ТЭН отключается, на дисплее отображается ошибка «E1». Регулятор ожидает действия пользователя (например, нажатие любой кнопки). Защита при пробое симистора или перегорании ТЭНа. При пробое симистора или перегорании / отсутствии ТЭНа контакты выхода «УЗО» замыкаются, на дисплее появляется ошибка «E2». Регулятор не контролирует эту ситуацию при работе на мощности 100%. ВАЖНО! УЗО 30 мА. В качестве аварийного отключения необходимо использовать УЗО с номинальным током, соответствующим мощности ТЭНа, и током срабатывания до 30 мА, подключив его по соответствующей схеме. Обеспечить приток воздуха. Регулятор мощности выделяет много тепла и нуждается в охлаждении. Для этого в регуляторе имеется турбинный вентилятор, выдувающий горячий воздух (до +60°С). Для эффективного охлаждения необходимо обеспечить достаточный приток воздуха в окружающее регулятор пространство (бокс / шкаф), а так же обеспечить свободный выход теплого воздуха из отверстия охлаждения регулятора на лицевой стороне. Дополнительная информация. Как рассчитать мощность по напряжению? Если известно рабочее напряжение, то его легко перевести в мощность в процентах для установки в SmartModule 60. Если V - напряжение, P - мощность в процентах, то P = 100 * (V / 220)² Пример: расчет для напряжения 155 В. P = 100 * (155 / 220)² = 50% Дополнительные функции. Удерживать кнопку "+" при включении - отобразить максимальную температуру за все время (не сбрасывается). Удерживать в течение ~3 секунд кнопку "+" при выключенном ТЭНе (по входу "ВКЛ", на дисплее «--») в режиме "разгон" - отобразить на дисплее максимальную температуру после последнего сброса. продолжать удерживать до ~10 с - сброс максимальной температуры до 60°C. Удерживать в течение ~3 секунд кнопку "-" при выключенном ТЭНе (по входу "ВКЛ", на дисплее «--») в режиме "разгон" - отобразить на дисплее текущую температуру.
