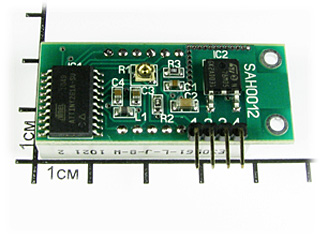

SAH0012UW-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока

RUB 1190

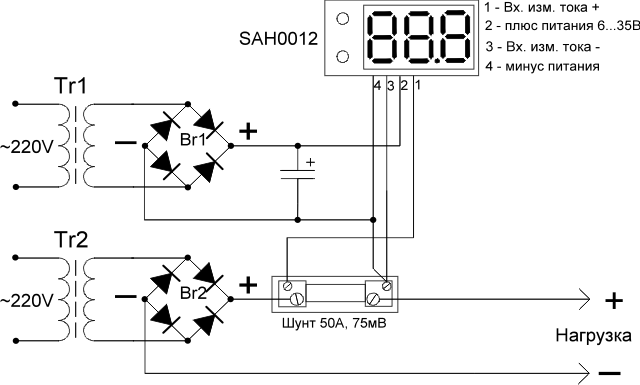

Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока. Ультра-яркий белый индикатор. Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см). При превышении измеряемого тока более 50.0А, на дисплее высвечивается 0.0А, при протекании тока в обратной полярности на дисплее отображается 0.0А Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Используемый шунт (в комплект не входит) 50А, 75мВ Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В) Потребляемый ток 0,04A..0,06А  Диапазон измеряемых токов 0..+50,0А Минимальный измеряемый ток 0,2А Дискретность измерения 0,1А Погрешность измерения 2% Цвет свечения индикатор Ультра-яркий белый Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 12г Внимание! Модуль необходимо использовать только с шунтом 50 Ампер, 75 мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Габаритные размеры Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток Схема включения в разрыв плюсового провода Фотографии модуля в корпусе с лицевой панелью У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
