Индикатор температуры STH0057UW, белый

RUB 1208

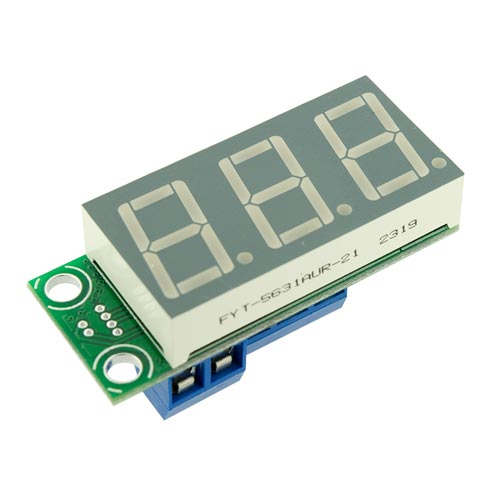

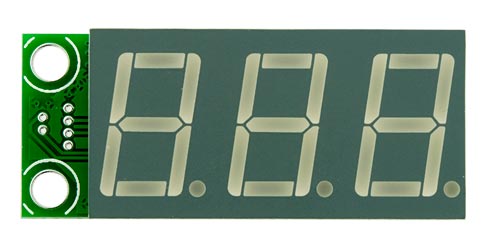

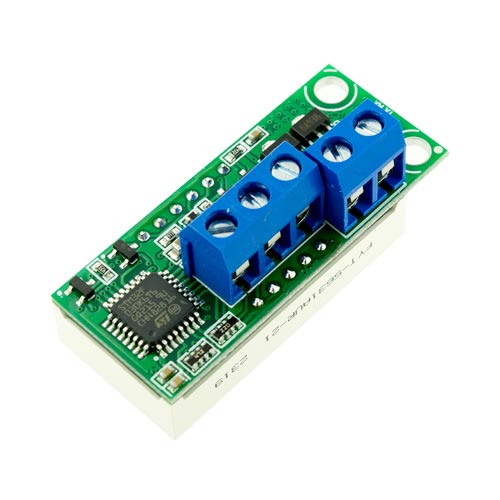

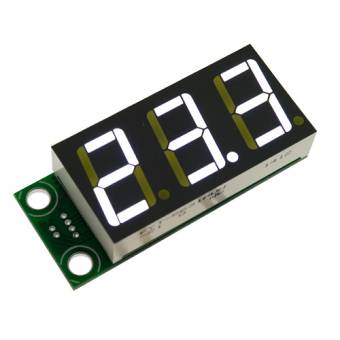

“Индикатор температуры STH0057UW, белый” (далее Термометр) является смонтированной печатной платой и предназначен для отображения температуры, измеряемой датчиком температуры DS18B20 (датчик в комплект не входит). Термометр предназначен для встраивания и использования в составе других технических устройств, не имеет корпуса.  Подключение датчика DS18B20 по двухпроводной схеме. Совместим с двухпроводными датчиками температуры DS18B20, IP67. Имеется клемма “день/ночь”. Комплект поставки:  1. Индикатор температуры - 1 шт; 2. Паспорт и руководство по эксплуатации - 1 шт. Изделие предназначено для работы с датчиками температуры DS18B20. Датчик следует подключать по двухпроводной схеме к соответствующим клеммам (см. Рис. 1, Рис. 2), при отсутствии питающего напряжения. Неправильное подключение может привести к повреждению датчика и Термометра.  Для питания модуля необходим источник постоянного тока. Питание подключается к соответствующим клеммам (Рис. 1, Рис. 2). Имеется защита от переполюсовки питания, при переполюсовке питания Термометр не включится.  На плате имеется клемма “день/ночь”. При наличии напряжения +12 В на клемме “день/ночь” яркость отображения на индикаторе понижается до 10%.  Рис. 2. Схема включения Показания на индикаторе изменяются примерно 1 раз в секунду. При получении от датчика температуры ошибочных данных на индикаторе отображается ошибка символами "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных электромагнитных помех может привести к ошибкам чтения показаний датчика температуры. Если в месте установки датчика возможно попадание влаги, рекомендуется использовать датчики DS18B20 в герметичном исполнении IP67. Для корректной работы индикатора рекомендуется использовать оригинальные датчики DS18B20 производства Maxim Integrated. Использование поддельных датчиков может приводить к ошибкам чтения показаний датчика (особенно актуально в двухпроводной схеме подключения) Технические характеристики Параметр Значение Диапазон измеряемых температур   -55°C..+125°C   Погрешность измерения     в диапазоне -10°C..+85°C, не более ±0,5°C     в диапазоне -55..-10°C, +85..125°C, не более   ±2°C   Датчик (не входит в комплект) DS18B20  Напряжение питания (Источник питания должен содержать в схеме сглаживающий фильтр) +7..+20 В Вид тока источника питания постоянный Потребляемый ток, не более 0,1 А Дискретность измерения   в диапазоне -9,9..+99,9°C 0,1°C   в диапазоне -55..-10°C , +100..+125°C   1°C   Условия эксплуатации, относительная влажность менее 80% Условия эксплуатации, температура (при напряжении питания от 7 до 8 В) -40..+80°C Условия эксплуатации, температура (при напряжении питания от 8 до 15 В) -40..+65°C Условия эксплуатации, температура (при напряжении питания от 15 до 20 В) -40..+40°C Цвет свечения индикатора Белый Высота символов индикатора 14 мм Дополнительная информация для специалистов. С термометра можно получать лог измерений по UART (параметры 9600/8-N-1). Для этого на плате имеется контакт TX, куда с периодичностью измерений отправляется информация от датчика в формате CSV. Информация содержит порядковый номер измерения, температура (или error при ошибке). Пример вывода в UART: 141;30,7; 142;30,8; 143;30,9; На плате имеются контакты SWD для программирования контроллера . Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Рис. 1. Расположение элементов Рис. 3. Габаритный чертеж модуля
