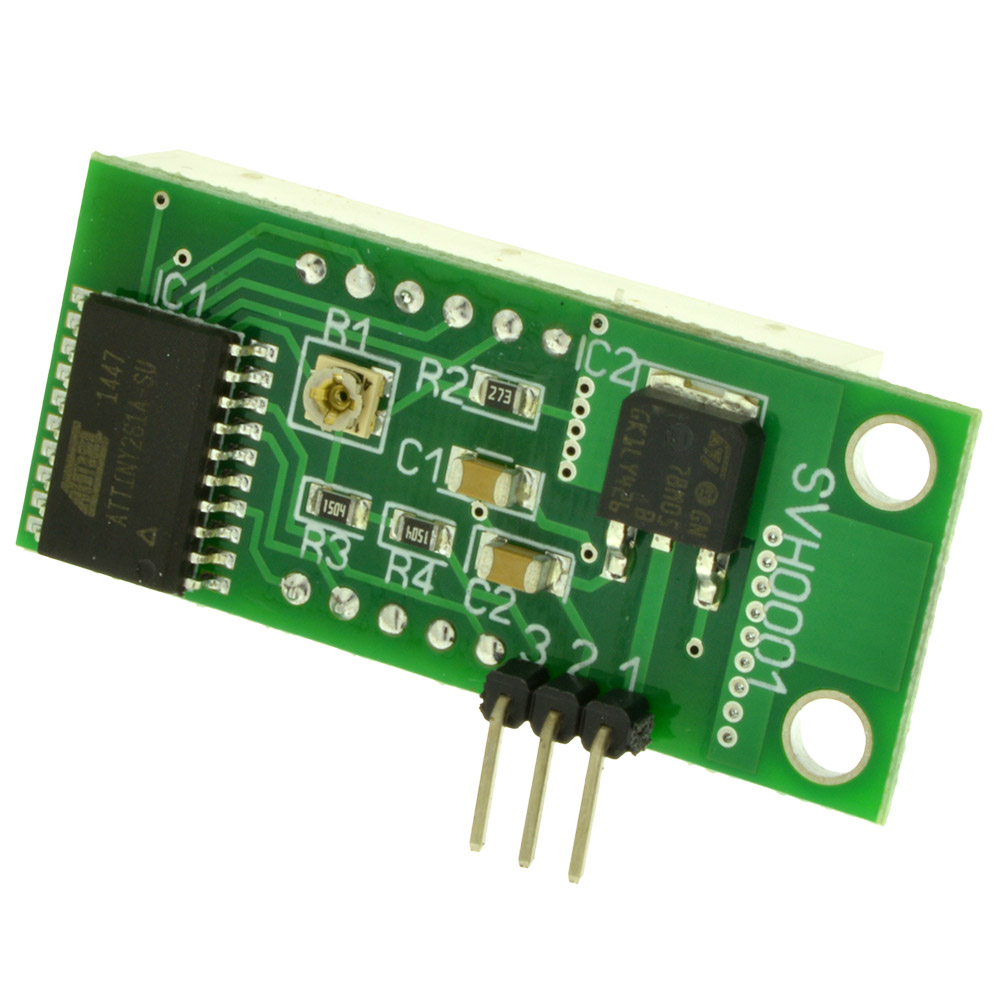

SVH0001UY-100, вольтметр 0..99,9В, ультра яркий желтый индикатор
Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий желтый индикатор.
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Калибровка показаний
Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UY-100.
Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий желтый индикатор.
Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.
Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.
Внимание! Переполюсовка питания выведет модуль из строя!
При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).
Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Технические характеристики
Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 50мА ±10% Диапазон измеряемых напряжений 0…+99В Дискретность измерения 0,1В Погрешность измерения 2% Входное сопротивление >500 КОм Цвет свечения индикатора Ультра яркий желтый Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г
Габаритный чертеж
Включение модуля в сеть автомобиля
Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

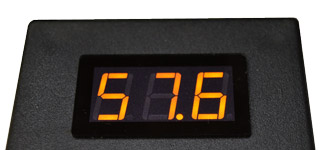

Фотографии модуля в корпусе с лицевой панелью
Ссылки по теме
- SVH0001 на YouTube
- Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца)
- Фотографии применений модуля
-
Индикатор LED Цвет свечения индикатора Ультра-яркий желтый Диапазон измеряемого напряжения До 100 В -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
|
дмитрий
|
|
подскажите разъём для подключения вольтметра! а то паять как-то коряво получается!
|
|
gigi
|
|
Давно хотел смастерить самодельный БП,не хотелось использовать стрелочный вольтметр,искал цифровой.На сайте Ekits,нашел то что мне нужно,выписал,все пришло очень быстро.Установил в корпус,смотрится лучше фирменного,а главное удобное считывание показаний.
Очень доволен! Второй установил в свое авто,наглядность о работе генератора+акумулятора - 100%. Приобретайте,не пожалеете! |
