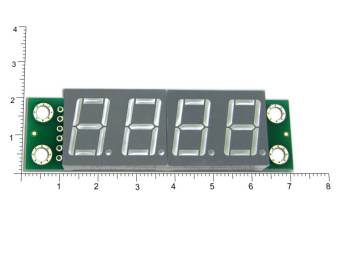

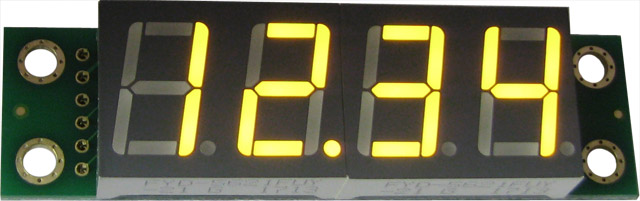

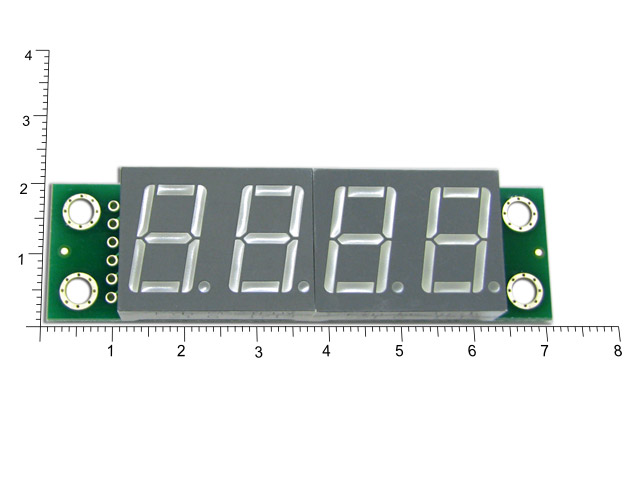

SHD0032UY - Четырехразрядный светодиодный семисегментный дисплей со сдвиговым регистром, желтый ультра-яркий
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Четырехразрядный светодиодный индикатор с простой последовательной шиной избавит от недостатков динамической индикации.
Преимущества:
1.Отсутствует мерцание.
2.Имеет статичную индикацию, что полезно в цепях критичных к цифровым шумам, там, где динамическая индикация не может быть использована по причине сильных помех.
3.В отличие от динамической индикации значительно меньше отвлекает управляющий процессор. В то время, когда что либо отображается на дисплее, процессор может находиться в спячке и просыпаться только на время обновления информации на дисплее.
4.Возможно последовательное наращивание практически неограниченного количества дисплеев, в т.ч. разных цветов.
5.Требует 4 сигнальных ноги процессора (в простом случае достаточно трех ног), при возможности наращивания разрядности.
6.Простая и быстродействующая цифровая шина.

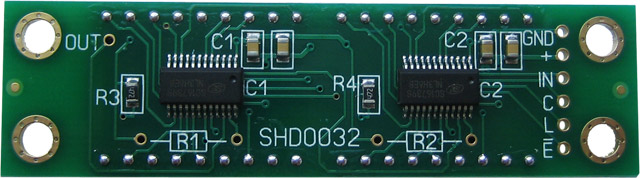

Контроллер дисплея представляет собой 32-разрядный сдвиговый регистр с возможностью программирования резисторами "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 64, 96 и т.д. Резисторами R-EXT, устанавливается ток сегментов. Резисторы предустановлены на плате дисплея, R3 и R4=4.7Ком, что равно току сегмента ~4mA. В модуле предусмотрены контакты для установки дополнительных внешних резисторов R-EXT в позицию R1 и R2, если требуется увеличить выходной ток сегмента. Предустановленый резистор R3 и внешний R1 включены в параллель, так же параллельно соединены R4 и R2. При необходимости R3 и R4 могут быть удалены и использованы только внешние R1 и R2. Ток сегмента рассчитывается по формуле IOUT=(1.252/REXT)*15 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.
При питании модуля следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SC16739STR, все электрические и временные параметры см. в документации к контроллеру SC16739STR.Протокол работы и интерфейс совместимы с дисплеями SHD0028.
Технические характеристики
Параметр Значение Напряжение питания 3,3..5 В Максимальное напряжение питания 6 В Допустимый ток сегмента 0..30 мА Максимальный потребляемый ток с предустановленными токозадающими резисторами R3=4.7KOm и R4=4.7KOm 130 мА Максимальная тактовая частота до 30 МГц Рабочая температура -40°C..+85°C Цвет свечения Желтый Высота символа 14,2 мм Вес модуля 14 г Размеры модуля 69 х 19 х 11 мм Описание выводов и сигналов
Маркировка на модуле Наименование сигнала Вход / Выход Назначение контакта + + 3,3..5В - + Питание модуля 3,3..5 В GND GND - Общий IN SERIAL-IN ВХОД Вход последовательных данных C CLOCK ВХОД Тактовые импульсы L LATCH ВХОД Импульс записи в выходной регистр E ENABLE ВХОД Разрешающий сигнал включения светодиодов OUT SERIAL-OUT ВЫХОД Выходные данные с последнего разряда регистра R2 R-EXT ВХОД Внешний резистор установки максимального тока сегментов первых двух рязрядов R1 R-EXT ВХОД Внешний резистор установки максимального тока сегментов

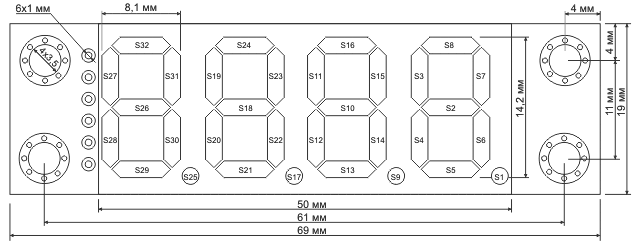

вторых двух разрядовГабаритный чертеж, нумерация сегментов

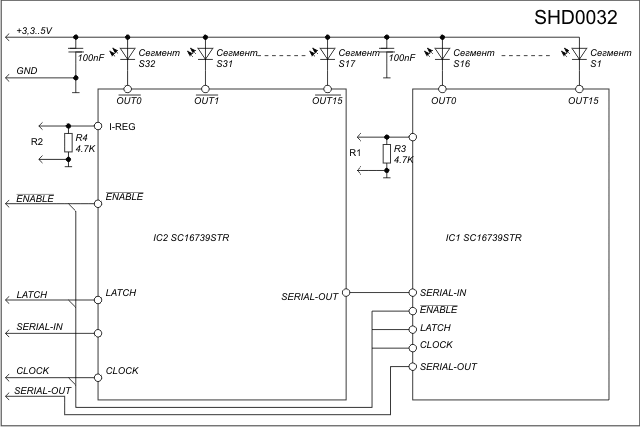

Схема модуля

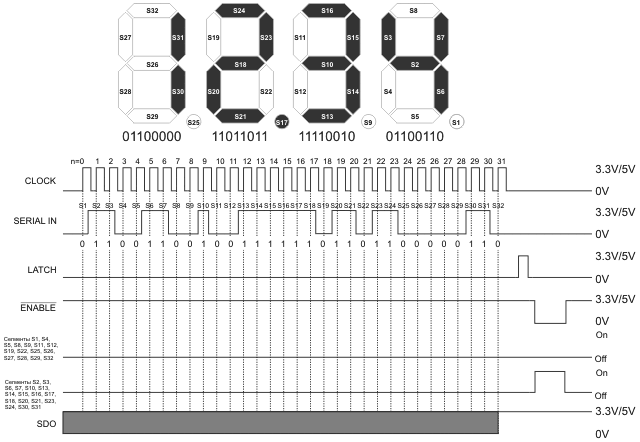

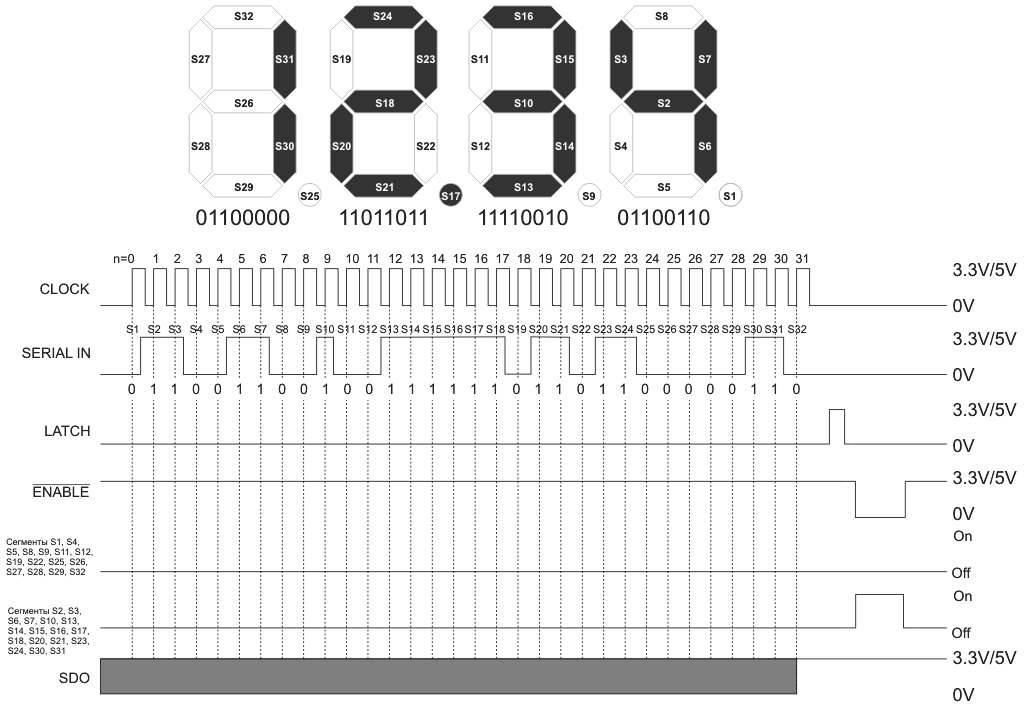

Временная диаграмма, пример для вывода на дисплей “12.34”
("кликните" по рисунку для увеличения)Ссылки по теме:
Модуль, установленный в корпус BOX-KA12 с лицевой панелью FS74x29B-49x17M
Модуль, установленный в корпус BOX-KA12 с лицевой панелью FS74x29WS-49x17M
-
Цвет свечения индикатора Ультра-яркий желтый Разрядность 4 -
